700 кВт*ч на квадрат в год. Это не опечатка. Это реальность для домов, построенных до середины 90-х. Норма — 250. Разница колоссальная, и нормативы по теплопередаче только ужесточаются. Чтобы не топить улицу, проектировщики и эксплуатирующие компании массово переходят на СНВФ — системы навесных вентилируемых фасадов.
Полина Блинова, руководитель учебного центра ТЕХНОНИКОЛЬ, разложила по полочкам, как это работает и где обычно косячат.

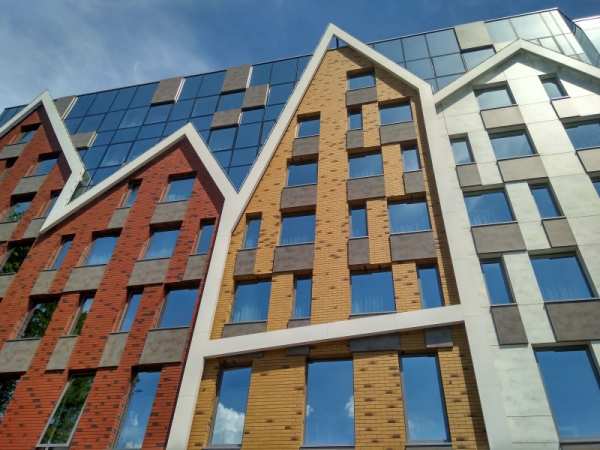

Суть проста: это многослойный «пирог» снаружи несущей стены. Неважно, из чего она — монолит, панель или кирпич. Суть в зазоре. Между утеплителем и облицовкой (металлокассеты, композит, фиброцемент, керамогранит или камень) оставляют вентиляционный зазор, обычно 100 мм. Облицовка тут не просто для красоты, она защищает утеплитель от дождя, ветра и солнца.
Главная задача — держать комфорт. В жилых домах это 22°C, в детсадах 24°C, в цехах 18°C. Если вентиляция в доме работает плохо (а часто так и есть), влага из помещений уходит через стены. Утеплитель в СНВФ должен быть паропроницаемым: он держит тепло, но выпускает пар в вентзазор, где потоки воздуха его уносят.
Но тут есть подвох. Те же потоки воздуха могут раздуть пожар, если искра попадет в зазор. Поэтому горючие материалы в СНВФ под строгим запретом. Утеплитель — только негорючая каменная вата.
Монтаж, кстати, не требует «мокрых» процессов. Можно работать зимой, в дождь, при минусе. Росстрой подтверждает: гидрофобность минераловаты позволяет оставлять её незакрытой облицовкой до 90 дней без потери качеств.
Как крепят? Кронштейны на стену через паронитовые прокладки. На них — плиты ваты. Фиксация тарельчатыми дюбелями, сверху — гидроветрозащитная мембрана, потом подсистема (оцинковка, алюминий, нержавейка) и панели. Крепление бывает открытым или скрытым.
Важный момент по кронштейнам. Если стена прочная — рядовая система (шаг 600–1200 мм по вертикали, 350–800 мм по горизонтали). Если стена слабая (например, поризованные блоки в монолите) — межэтажная система. Кронштейны вешают на торцы бетонных перекрытий, шаг около 3 метров. Стена тут не несущая, она просто «заполнитель».
Утепление: один или два слоя. Если нужно 80 мм — кладем один слой. Если 120 мм — два слоя (80 мм снизу + 40 мм сверху). Монтируем всегда снизу вверх, горизонтально. На углах — зубчатая привязка швов обязательно. Иначе ветер со временем выдует утеплитель, и он перестанет прилегать.
Фиксация дюбелями: Однослойная система: 5 анкеров на плиту. Двухслойная: нижний слой на 2 дюбеля, верхний ставим, и оба слоя вместе фиксируем 5 длинными дюбелями. Если есть мембрана: нижний слой на 2 анкера, верхний на 3, мембрана (внахлест 100 мм) фиксируется оставшимися 2 дюбелями, которые проходят насквозь.
Зачем мучиться с двумя слоями? Во-первых, перекрываются стыки — нет мостиков холода. Во-вторых, экономия. Нижний слой можно сделать из менее плотной (и дешевой) ваты. Она мягче, лучше прилегает к неровностям стены. Минус — дольше работать, два этапа монтажа.
Цифры по материалам (это важно для расчетов): При ветре 10–40 м/с нагрузка на высотку может доходить до 3 кПа. Значит, прочность утеплителя на отрыв слоев должна быть не менее 3 кПа. Плотность: — Верхний слой (или единственный в однослойной системе): от 80 кг/м³. — Нижний слой: 35–45 кг/м³. Прочность на сжатие (10% деформации) для верхнего слоя: от 10 кПа. Сжимаемость: не более 2%.
Примеры из линейки ТЕХНОНИКОЛЬ: Однослойно: ТЕХНОВЕНТ СТАНДАРТ, ОПТИМА или ЭКСТРА. Двухслойно: низ — ТЕХНОВЕНТ Н или Н Проф, верх — СТАНДАРТ, ОПТИМА или ЭКСТРА. Все они НГ (негорючие), держат ветер и легко крепятся.
А что с мембраной? Она продлевает жизнь фасаду, держит тепло и защищает от влаги. Но многие проектировщики от неё отказываются — у большинства пленок высокая группа горючести. Иногда мембрану кладут только на верхние этажи или там, где ветер сильный. На рынке есть НГ-мембраны, но они дорогие и часто выбиваются из бюджета.
Выход есть. Можно использовать утеплители без эмиссии волокна. По заключению НИИСФ РААСН, эмиссия с поверхности каменной ваты — не более 4,1 г/м². Это значит, что за 50 лет толщина утеплителя уменьшится всего на 0,07 мм. Для экспертизы достаточно предоставить протокол испытаний НИИСФ. Мембрана не нужна.
Итог прост: СНВФ — это рабочий инструмент для снижения теплопотерь и создания микроклимата. В новом строительстве это стандарт, в старом фонде — часто единственный способ привести дом в норму. Главное — не экономить на технологии и материалах, иначе «вентилируемый» фасад превратится в проблему.
